| model | ukuran platform | ukuran keseluruhan | tinggi | berat | Radius kerja maksimal | berat bersih |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200KG | 4.5M | 1500kg |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200KG | 5M | 1700kg |
| TGZ-12 | 1200*800 | 6400*1665*1900 | 12m | 200KG | 6M | 2000kg |
| TGZ-14 | 1200*800 | 6200*1730*2100 | 14m | 200KG | 8.5M | 2350kg |
| TGZ-16 | 1200*800 | 7000*1730*2200 | 16m | 200KG | 9M | 2600kg |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200KG | 10 | 4300kg |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200KG | 12M | 4450kg |
Pengangkatan Boom Artikulasi yang Dapat Ditarik – Penjelasan Mekanisme Rotasi dan Pengangkatan

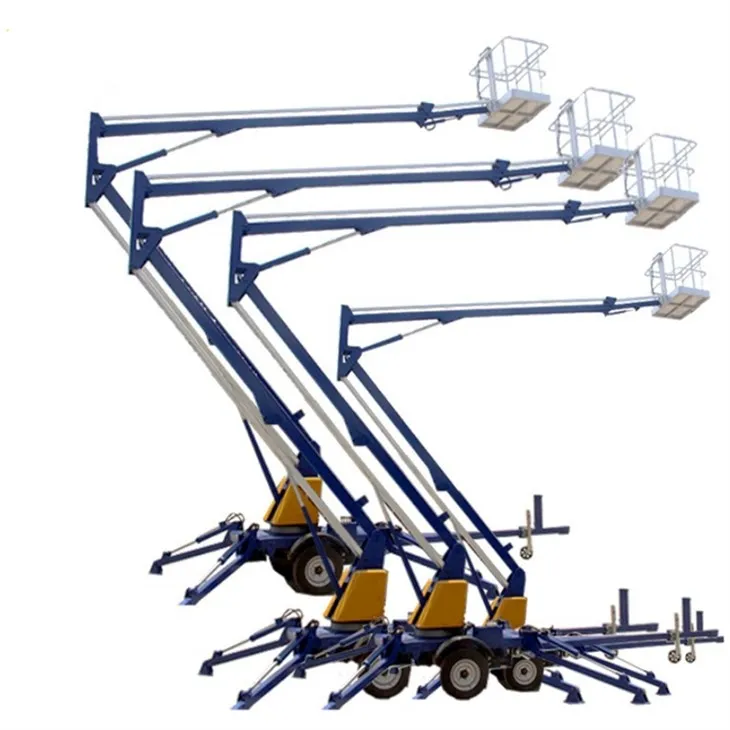

A Pengangkat Boom Artikulasi yang Dapat Ditarik, juga dikenal sebagai atrailer-platform kerja udara yang terpasang, adalah mesin pengangkat serbaguna yang dirancang untuk bekerja di ketinggian dalam konstruksi, pemeliharaan fasilitas, pemangkasan pohon, dan instalasi utilitas. Struktur trailernya yang ringkas membuatnya mudah diangkut dengan kendaraan, sementara sistem boom artikulasinya memungkinkan operator menjangkau posisi kerja yang kompleks.
Fitur teknis utama dari mesin ini terletak pada fiturnyasistem pengangkatan hidrolik dan mekanisme putaran slewing, yang bersama-sama memungkinkan platform bergerak secara vertikal, horizontal, dan mengelilingi rintangan dengan presisi.
Mengartikulasikan Sistem Pengangkatan Boom
Pergerakan pengangkatan boom lift yang dapat ditarik terutama dicapai melalui astruktur boom artikulasi multi-bagian yang didukung oleh silinder hidrolik. Desain ini memungkinkan platform bergerak dengan lancar ke berbagai arah.
1. Mekanisme Pengangkatan Boom Utama
Itubooming utamaterhubung ke dudukan meja putar melalui-titik engsel tugas berat. Asilinder pengangkat hidrolik besardipasang di antara sasis dan boom.
Saat pompa hidrolik menyuplai oli bertekanan:
Itusilinder hidrolik memanjang, mendorong boom ke atas.
Ituboom berputar di sekitar engsel dasar, mengangkat seluruh lengan.
Saat silinder memendek, boom turun secara bertahap.
Mekanisme ini mengubahgerak linier hidrolik menjadi gerak angkat rotasi, memungkinkan boom mencapai ketinggian yang stabil sambil mempertahankan kekakuan struktural.
2. Boom Artikulasi Sekunder
Di atas boom utama adalah alengan artikulasi sekunder, yang meningkatkan fleksibilitas dan jangkauan kerja.
Bagian ini menggunakan tambahansilinder hidrolik artikulasiitu:
Menyesuaikansudut antara boom utama dan boom atas
Mengizinkan platform untukmenjangkau rintangan seperti atap, peralatan, atau dahan pohon
Meningkatkan akurasi posisi selama pekerjaan udara
Struktur artikulasi memungkinkan alat berat bekerjagerakan "naik-dan-atas"., yang tidak mungkin dilakukan dengan lift teleskopik lurus.
3. Sistem Leveling Platform
Untuk memastikan keselamatan operator, keranjang kerja tetap horizontal selama pengangkatan. Hal ini dicapai melalui asistem hubungan self-leveling-mekanik atau hidraulik.
Sistem secara otomatis menyesuaikan sudut platform seiring pergerakan boom, sehingga memastikan platform operator tetap adastabil dan rata pada semua ketinggian.
Sistem Rotasi Hidraulik (Slewing).
Fungsi penting lainnya dari lift boom yang dapat ditarik adalahrotasi horizontal, yang memungkinkan boom mencakup area kerja yang luas tanpa menggerakkan sasis.
1. Mekanisme Putaran Meja Putar
Rakitan boom dipasang pada ameja putar berputarterletak di bagian atas sasis. Meja putar dihubungkan ke bingkai melalui abantalan berputar(cincin mati).
Rotasi didorong oleh:
A motor hidrolik
A roda gigi cacing atau roda gigi reduksi planetary
A roda gigi cincin slewing
Ketika motor hidrolik beroperasi, ia menggerakkan gearbox, yang memutar slewing ring dan memungkinkan seluruh struktur boom berputar mengelilingi sumbu vertikal.
2. 360-Rotasi Berkelanjutan Derajat
Kebanyakan boom lift yang dapat ditarik dirancang untuk mencapai tujuan tersebutRotasi terus menerus 360 derajat, memberikan radius kerja yang luas tanpa mengubah posisi alat berat.
Hal ini sangat meningkatkan efisiensi dalam aplikasi seperti:
Pemeliharaan eksterior bangunan
Instalasi penerangan
Pemangkasan pohon
Pemeliharaan gudang
Sistem Tenaga Hidrolik
Gerakan mengangkat dan memutar digerakkan oleh aunit tenaga hidrolik kompak, yang biasanya meliputi:
Motor listrik atau mesin bensin
Pompa hidrolik
Reservoir minyak
Katup kontrol arah
Selang dan silinder hidrolik
Operator mengontrol pergerakan boom melaluinyatuas kontrol atau joystick elektronik, yang mengatur aliran oli hidrolik ke setiap aktuator.
Sistem hidrolik ini memastikan:
Gerakan mengangkat yang halus
Penempatan yang tepat
Pengoperasian yang stabil di ketinggian
Sistem Stabilisasi
Sebelum operasi pengangkatan dimulai, mesin harus distabilkan menggunakanempat cadik hidrolik.
Cadik ini:
Rentangkan ke arah luar dari sasis
Tingkatkan area basis dukungan
Ratakan mesin pada permukaan yang tidak rata
Setelah dikerahkan, mereka memastikan daya angkat boom tetap adastabil secara struktural selama pengangkatan dan rotasi.
Keuntungan Lift Boom Artikulasi yang Dapat Ditarik
A pengangkat boom artikulasi yang dapat ditarikmenawarkan beberapa keunggulan dibandingkan dengan platform kerja udara lainnya:
Transportasi mudah dengan kendaraan standar
Boom artikulasi yang fleksibel untuk mengatasi rintangan
Rotasi 360 derajat untuk cakupan kerja yang besar
Penyimpanan kompak dan biaya transportasi rendah
Sistem pengangkatan hidrolik yang andal
Karena manfaat ini, boom lift{0}}yang dipasang di trailer banyak digunakankonstruksi, pemeliharaan fasilitas, teknik kota, dan industri lansekap.
